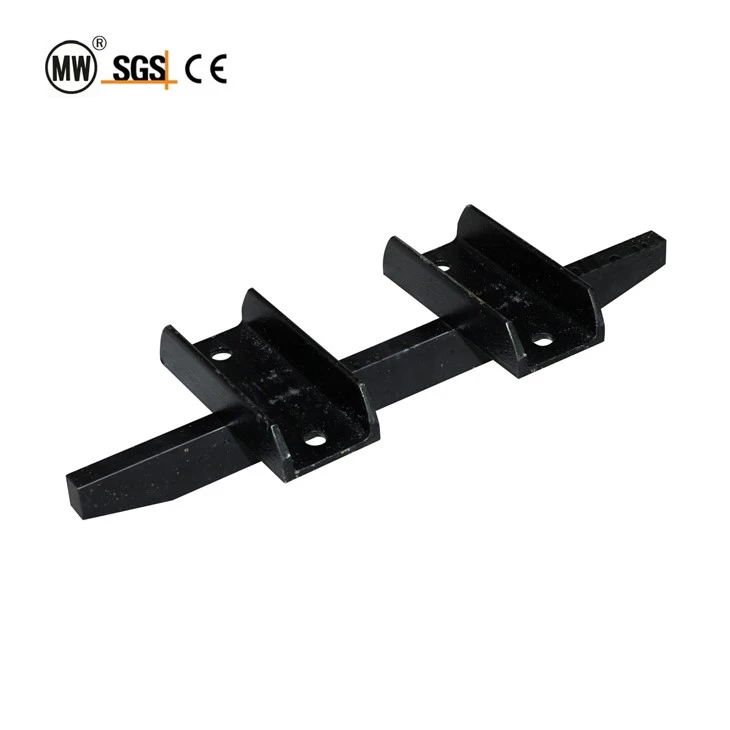

Dvigubas pakabos laikiklis viršutinei dažų konvejerio grandinei

Dvigubas pakabos laikiklis padidina QXG viršutinių dažų konvejerio grandinių pralaidumą. Dviejų-taškų 45# plieno kaltinis laikiklis su karbiuruota apdaila turi du ruošinius kiekvienoje grandinės padėtyje milteliniam dažymui, e-dengimui ir šlapių dažų linijoms.

Siųsti užklausą

produkto pristatymas

„Hangzhou Ocean Industry Co., Ltd.“ yra viena iš labiausiai patyrusių dvigubų pakabų, skirtų viršutinei dažų konvejerio grandinei, gamintojų ir tiekėjų Kinijoje. Sveiki atvykę į didmeninį pritaikytą dvigubą pakabos laikiklį viršutinei dažų konvejerio grandinei už konkurencingą kainą iš mūsų gamyklos. Yra geras aptarnavimas ir kokybiškos prekės.

Dvigubas pakabos laikiklis viršutinei dažų konvejerio grandinei

Didelės{0}}dažų ir miltelinio dažymo linijose pralaidumą lemia trys kintamieji: grandinės greitis, pakabos žingsnis (nuo centro nuo -iki -centro atstumo tarp nuoseklių grandinės pakabų) ir vežamų ruošinių skaičius vienoje pakabos padėtyje. Grandinės greitį riboja purškimo-kabinos buvimo laikas ir kaitinimo orkaitėje ciklai. Pakabos žingsnį riboja grandinės jungties{6}}plokščių atstumas ir ruošinių dydis. Tačiau trečiasis kintamasis - ruošinių vienoje pakabos padėtyje - turi aukštį: perjungus nuo vienos pakabos prie dvigubos pakabos laikiklio, vienu grandinės apsisukimu apdorojamų dalių skaičius akimirksniu padvigubėja, nedidinant grandinės greičio, neilginant vikšro ilgio ir nepridedant papildomų grandinės grandžių. Tai yra našumo svirtis, kurią suteikia dvigubas pakabos laikiklis.

Dvigubas pakabos laikiklis (taip pat vadinamas dvigubu -taškiniu pakabinimo laikikliu, Y- tipo dvigubu pakabu, dvigubu nuleidžiamu strypo laikikliu arba dviejų -padėčių ruošinio pakabos rėmu) yra kaltinis arba pagamintas plieninis komponentas, kuris varžtais pritvirtinamas tiesiai prie konvejerio grandinės jungties plokščių ir suteikia du nepriklausomus tvirtinimo taškus, kabliukus arba ruošinio tvirtinimo strypus. Dvi laikiklio pakabinimo pozicijos yra atskirtos minimaliu atstumu nuo vidurio -, paprastai 150–300 mm, priklausomai nuo grandinės serijos -, kuri neleidžia gretiems ruošiniams liestis, suktis arba trukdyti vienas kitam, kai grandinė eina horizontaliose ir vertikaliose kreivėse. Dvi padėtys yra simetriškos grandinės vidurio linijai, kad būtų išlaikyta subalansuota apkrova ir būtų išvengta asimetrinio kreipiamųjų ratų ir vikšro nusidėvėjimo.

Konkrečiai dažų ir dengimo linijoms dvigubas pakabos laikiklis turi atitikti tam tikrus reikalavimus, kurie viršija paprastą konstrukcijos apkrovą. Jis turi išlaikyti patikimą elektros įžeminimo tęstinumą nuo grandinės per laikiklį iki abiejų ruošinių - neįžemintas ruošinys nepritrauks įkrautų miltelių elektrostatinėje purškimo kabinoje, todėl atmetimas nepadengtas. Kronšteino geometrija turi sumažinti „šešėlio efektą“, kai pats laikiklis blokuoja purslų patekimą į ruošinio paviršių tiesiai už jo. Jungtys ir srieginės jungtys turi atlaikyti iki 250 laipsnių orkaitės temperatūrą ir neatsipalaiduoti dėl šiluminio ciklo. O kronšteinas turi būti suprojektuotas taip, kad būtų galima greitai pakeisti ruošinį - operatoriams, pakraunant ir iškraunant nuolat judančią liniją, reikia laikiklio, kuris greitai priima ir išleidžia ruošinius be įrankių, strigimo ar suspaudimo pavojaus.

Dvigubos pakabos konfigūracijos

Galimi kelių geometrinių konfigūracijų dvigubi pakabos laikikliai, kurių kiekviena optimizuota konkretiems ruošinio profiliams ir dangos{0}}linijų išdėstymui. Šios konfigūracijos yra standartinės visose QXG grandinės serijose:

Konfigūracija	Aprašymas ir geriausios programos
Y-Įveskite dvigubą pakabą	Du nuleidžiami strypai arba kabliukų taškai tęsiasi žemyn ir į išorę nuo centrinio tvirtinimo įvorės 15–45 laipsnių kampu nuo vertikalės. Y geometrija atskiria du ruošinius į šonus, sukuriant laisvą sukimąsi ir užtikrinančią, kad abu kiekvieno ruošinio paviršiai būtų tiesiogiai apipurškiami. Geriausiai tinka: mažoms ir vidutinėms štampuotoms metalinėms dalims, laikikliams, korpusams ir komponentams iki 15 kg vienam taškui QXG200/206 sistemose.
Lygiagreti dvynių kabykla	Du vertikalūs nuleidžiami strypai tęsiasi tiesiai žemyn nuo grandinės lygio, lygiagrečiai vienas kitam ir išdėstyti atstumu nuo centro, kurį nustato grandinės grandies{0} plokštės plotis. Ši konfigūracija užtikrina maksimalų ruošinio atskyrimą plokštumoje, statmenoje grandinės eigai. Geriausiai tinka: ilgoms vertikaliai pakabinamoms dalims (išmetimo vamzdžiai, apdailos juostelės, vamzdeliai), kur reikalinga vertikali pakabinimo orientacija, kad dangos storis būtų vienodas.
Kryžminio- strypo tipo pakaba	Horizontalus skersinis strypas tęsiasi į išorę nuo grandinės grandies vienoje pusėje, o du ar daugiau pakabinimo taškų yra paskirstyti išilgai juostos. Skersinis strypas perkelia ruošinius į vieną grandinės pusę, naudinga, kai pakrovimui/iškrovimui galima pasiekti tik vieną grandinės pusę arba kai kabinos purškimo apvalkalas yra asimetriškas. Geriausiai tinka: asimetriškoms pakrovimo stotims, kuriose operatoriai krauna tik iš vienos pusės, arba kabinoms su sienoje{2}}tvirtintais stūmokliais, nukreiptais į vieną grandinės pusę.
Kryžminio disko tipas su integruotu alyvos skydu	Skersinis strypas su apskritu disku, įspaustu ant viršutinio paviršiaus, tiesiai virš dviejų pakabinimo taškų. Diskas sulaiko bet kokią alyvą, nuvarvėjusią nuo grandinės kreipiamųjų ratų arba grandžių plokščių, prieš pasiekiant ruošinius po - integruota apsauga nuo užteršimo, todėl pakabos padėtyje nereikia atskiros alyvos gaudyklės plokštės. Geriausiai tinka: didelės-vertės apdailos operacijoms (automobilių skaidrus-dalis,-A klasės paviršiai), kai net viena alyvos dėmė yra atmetimo defektas.

Dizainas ir statyba

Dvigubas pakabos laikiklis pagamintas iš legiruotojo plieno, taikant karštojo -kalimo, CNC apdirbimo ir paviršiaus apdorojimo procesus. Jo konstrukcija atspindi tuo pačiu metu keliamus konstrukcijos apkrovos, elektros laidumo, šiluminio stabilumo ir purškimo{2}}prieigos geometrijos reikalavimus:

Medžiagos ir gamybos procesas

Konstravimo funkcija	Specifikacija
Bazinė medžiaga	45# vidutinis{1}}anglinis plienas (C 0,42–0,50 %); parinktas pagal stiprumo, atsparumo nuovargiui ir plastiškumo pusiausvyrą
Gamybos procesas	Karštai kaltas-iš juostos iki beveik{1}}neto formos; kritinės tvirtinimo kilpos ir tvirtinimo paviršiai-apdoroti CNC, kad matmenys būtų tikslūs
Terminis apdorojimas	Karbiuruotas ir užgesintas iki 0,8–1,2 mm korpuso gylio; paviršiaus kietumas 58–62 HRC; šerdies kietumas 30–40 HRC, skirtas lankstumui esant smūginei apkrovai
Paviršiaus apdaila (standartinė)	Juodojo oksido danga su anti{0}}rūdžių alyva; užtikrina vidutinį atsparumą korozijai, tinkantį patalpų dažymo linijoms
Paviršiaus apdaila (pasirenkama)	Beelektrinis nikeliavimas (ENP) - vienoda nikelio-fosforo danga su 400+ val. druskos-atsparumu purškimui; rekomenduojama e-kailio linijoms ir drėgnai aplinkai
Paviršiaus apdaila (pasirenkama)	Cinko danga su geltonojo chromato pasyvavimo - ryškia apdaila matomiems-kokybės reikalavimams; 200+ val. druskos-atsparumas purškimui
Montavimo viršininko geometrija	Mechaniškai apdorotas plokščias paviršius su dviem M10 arba M12 per{2}}angomis, atitinkančiomis grandinės grandies-plokštės varžto modelį; kojos storis 8–12 mm, priklausomai nuo grandinės serijos
Nuleidžiami strypai / pakabinamos rankos	Kaltinys su tvirtinimo įvorėmis (konstrukcija iš vienos gabalo) užtikrina maksimalų nuovargio stiprumą perėjimo-į-rankoje; rankos skersmuo 12-16 mm
Ruošinio tvirtinimo galai	Srieginė M10–M12 smeigė (prie veržlės -saugiam kablio tvirtinimui) arba Ø15–20 mm paprastosios kilpos (kablio-ir -smeigtuko tvirtinimui); nuožulnus įėjimas greitam operatoriaus pakrovimui

Elektros įžeminimo projektavimas

Elektrostatinio miltelinio dažymo ir skysto dažymo metu patikimas ruošinio įžeminimas yra būtinas perdavimo efektyvumui ir dangos vienodumui užtikrinti. Dvigubas pakabos laikiklis yra suprojektuotas su nepertraukiamu laidžiu keliu nuo grandinės jungties plokštės (kuri yra įžeminta per kreipiamuosius ratus, vikšrą ir konvejerio atraminę konstrukciją) per kronšteino kaltinį korpusą iki abiejų ruošinio tvirtinimo taškų. Svarbiausi dizaino elementai yra: (1) pliki-metaliniai kontaktiniai paviršiai grandinės-montavimo įvorėje be dažų, oksido ar dangos tarp įvorės ir grandinės grandies plokštės; (2) vientisa kaltinė konstrukcija - be suvirintų jungčių, kurios sukeltų atsparumo ar nuovargio{8}}lūžio vietas; (3) ruošinio tvirtinimo galų užmaskavimas apdorojant paviršių padengiant arba dengiant oksidu, kad būtų išsaugotas pliko metalo laidumas kablio sąlyčio taške. Linijose, kuriose apdorojami ne-laidūs pagrindai (plastikai, kompozitai), kronšteinas taip pat suteikia įžeminimo kelią laidžiam gruntui, jungiančiam ruošinio paviršių į įžemintą konvejerio sistemą.

Tarpiklio žingsnio parinktys

Atstumas tarp centrų -į-centrą tarp nuoseklių pakabos pozicijų grandinėje - pakabos žingsnis - yra reguliuojamas pasirenkant kintamąsias jungties plokštes. Standartiniai tarpiklių žingsniai yra 300 mm, 600 mm ir 900 mm, gaunami sumontuojant dvigubą pakabos laikiklį atitinkamai ant kiekvienos antros, ketvirtos arba šeštos grandinės grandies. Optimalus žingsnis nustatomas pagal ruošinio gaubto matmenis ir minimalų 50–100 mm atstumą tarp ruošinių, kad būtų išvengta susidūrimo posūkiuose. Dviguba kabykla 300 mm žingsniu užtikrina didžiausią pralaidumo tankį; dviguba kabykla 900 mm žingsniu užtikrina maksimalų atstumą dideliems arba besisukantiems ruošiniams. Pats dvigubas pakabos laikiklis neturi įtakos žingsniui -, jis tiesiog padvigubina ruošinių skaičių, nesvarbu, kokiam žingsniui grandinė yra sukonfigūruota.

Techninės specifikacijos

Dvigubas pakabos laikiklis yra konkrečių grandinės-serijos-konfigūracijų. Ši lentelė apima standartinį gaminių asortimentą visuose suderinamuose QXG grandinės modeliuose:

Parametras	QXG150/200/206 serija	QXG240/250/300 serija
Suderinama grandinės serija	QXG150, QXG200, QXG206	QXG240, QXG250, QXG300
Maksimali apkrova viename pakabinimo taške	8 kg (QXG150); 30 kg (QXG200); 30 kg (QXG206)	50 kg (QXG240); 50 kg (QXG250); 125 kg (QXG300)
Didžiausia bendra laikiklio apkrova	16 kg (QXG150); 60 kg (QXG200/206)	100 kg (QXG240/250); 250 kg (QXG300)
Medžiaga	45# kaltas anglinis plienas	45# kaltas anglinis plienas
Paviršiaus kietumas	58–62 HRC (karburuotas korpusas, 0,8–1,2 mm gylis)	58–62 HRC (karburuotas korpusas, 0,8–1,2 mm gylis)
Šerdies kietumas	30–40 HRC	30–40 HRC
Montavimo viršelio storis	8 mm	10-12 mm
Tvirtinimo varžto dydis	M10 × 35 mm (2 varžtai viename laikiklyje)	M12 × 40 mm (2 varžtai viename laikiklyje)
Varžto laipsnis	8,8 klasė (standartinė); 10.9 laipsnis (pasirenkama esant didelei-vibracijai)	10.9 klasė (standartinis)
Numetimo strypo / rankos skersmuo	12 mm (Y-tipas / lygiagreti)	14–16 mm (Y-tipas / lygiagreti / skersinė-juosta)
Hang taško centro atstumas	150–180 mm	200–300 mm
Pakabinimo taško kritimo ilgis (žemiau grandinės)	100–300 mm (standartinis); Galimi pasirinktiniai ilgiai	150–400 mm (standartinis); Galimi pasirinktiniai ilgiai
Ruošinio tvirtinimo tipas	M10 srieginė smeigė arba Ø15 mm paprasta kilpa	M12 srieginė smeigė arba Ø20 mm paprasta kilpa
Laikiklio svoris vienetui	~0,4–0,8 kg (priklauso nuo kritimo ilgio)	~0,8–1,5 kg (priklauso nuo kritimo ilgio)
Darbinė temperatūra	–20 laipsnių iki +250 laipsnių (juodasis oksidas); –20 laipsnių iki +300 laipsnio (ENP)	–20 laipsnių iki +250 laipsnių (juodasis oksidas); –20 laipsnių iki +300 laipsnio (ENP)
Elektros laidumas	Visiškas tęstinumas nuo tvirtinimo paviršiaus iki abiejų pakabinimo taškų;<0.1 Ω resistance under 100 g contact load	Tas pats
Standartiniai tarpiklio žingsniai	300, 600, 900 mm (pasirenkama pagal nuorodų tarpus)	300, 600, 900 mm (pasirenkama pagal nuorodų tarpus)
Atsparumas korozijai (juodasis oksidas)	Naudoti tik patalpose; kas mėnesį tepkite anti{0}}rūdžių priežiūros alyvą	Naudoti tik patalpose; kas mėnesį tepkite anti{0}}rūdžių priežiūros alyvą
Atsparumas korozijai (ENP)	400+ val. neutralios druskos-purškimas (ASTM B117); lauko-vertinimas	400+ val. neutralios druskos-purškimas; lauko-įvertintas

Vienvietis vs. dvigubas pakabos laikiklis: našumo ekonomika

Sprendimas tarp viengubų ir dvigubų pakabų laikiklių iš esmės yra ekonomiškas: dviguba kabykla padvigubina -grandinės-pozicijos pralaidumą, todėl aparatinės įrangos kaina padidėja maždaug 30–50 %, palyginti su viena pakaba. Šis palyginimas kiekybiškai įvertina pralaidumo padidėjimą:

Palyginimo faktorius	Viengubas pakabos laikiklis prieš dvigubą pakabos laikiklį
Dalys pagal grandinės padėtį	1 ruošinys (viena kabykla) → 2 ruošiniai (dviguba kabykla)=100% pralaidumo padidėjimas
Aparatinės įrangos kaina vienai pozicijai	Vienas laikiklis ~ 3–8 USD (priklausomai nuo serijos ir apdailos) → Dvigubas laikiklis ~ 5 USD–12=~50 % išlaidų padidėjimas
Kapitalo sąnaudos už papildomą dalį/val	Antros grandinės kilpos pridėjimas: 3 000–10 000 USD vikšrų, grandinės, pavaros įrangos → Dvigubų pakabų pridėjimas: 300–1 000 USD laikiklio techninėje įrangoje (97 % kapitalo taupymas, palyginti su antrąja eilute)
Nuolatinės energijos sąnaudos	Viena grandinės kilpa su dvigubomis pakabomis=tokia pati variklio galia, tas pats orkaitės kuras, toks pat kabinos oro srautas kaip ir pakabinamos pakabos. Dvi lygiagrečios linijos=2× energijos sąnaudos
Pėdsako poveikis	Nėra papildomos grindų ploto - toks pat takelio ilgis, toks pat kabinos dydis, ta pati orkaitės talpa. Antroji eilutė=2× grindų ploto poreikis
Keitimo laikas	Dvigubai pakabai reikia, kad per ciklą būtų apkrauti abu pakabinimo taškai, todėl operatoriaus darbo krūvis pakrovimo stotyje padvigubėja. Sušvelninimas: pakrovimo stoties padėtis prieš lėtos{1}}kreivės atkarpą, kur operatoriai turi 3–5 sekundes vienai daliai
Kreivės klirenso apribojimas	Dvigubos pakabos ruošiniai, esantys vidiniame kreivės spindulyje, gali susidurti, jei atstumas nuo centro yra per mažas. Prieš nurodydami dvigubas pakabas, patikrinkite mažiausią tarpą ties griežčiausiu kreivės spinduliu

Mažų ir vidutinių dalių apdirbimo linijoms (mažiau nei 30 kg viename gabale QXG200/206, mažiau nei 50 kg QXG250) dviguba kabykla yra beveik visada teisingas ekonomiškas pasirinkimas. Vienintelis scenarijus, kai pirmenybė teikiama pavienėms pakaboms, yra tada, kai ruošiniai yra per dideli, kad būtų galima pakabinti po du vienoje pozicijoje be susidūrimo posūkiuose, arba kai operatoriaus pakrovimo stotis negali išlaikyti dvigubos apkrovos greičio.

DUK

Q: 1: Ar esate prekybos įmonė ar gamintojas?

A: Mes esame gamykla.

Q: 2: Ar galiu vienoje grandinėje maišyti viengubus ir dvigubus pakabos laikiklius?

A: Taip. Vienos ir dvigubos pakabos laikiklių maišymas toje pačioje grandinėje yra įprasta ir rekomenduojama praktika, kai ne kiekvienoje grandinės padėtyje gali tilpti du ruošiniai. Pavyzdžiui, linijoje, apdorojančioje du skirtingus dalių numerius, mažesnę dalį galima pakabinti ant dvigubų pakabų laikiklių, o didesnę dalį – nuo vienos pakabos laikiklių kintančiose jungties vietose. Vienintelis apribojimas yra tai, kad bendra grandinės apkrova jokiu būdu neturi viršyti vardinės grandinės talpos. Maišydami pažymėkite grandinės jungtis spalvotais kabelių raiščiais arba dažų taškais, kad pakrovimo stoties operatoriai galėtų vizualiai atpažinti, kuriose padėtyse yra dvigubos pakabos (dvi dalys), o kurios - pavienės (viena dalis).

Q: 3. Dvigubas pakabos laikiklis yra juodo oksido. Ar jis nerūdys mano miltelinio dažymo krosnyje?

A: Juodasis oksidas (taip pat vadinamas mėlynavimu arba juodinimu) yra konversijos danga, kuri vidaus sąlygomis užtikrina vidutinį atsparumą korozijai, bet nėra barjerinė danga. Miltelinio dažymo krosnyje 180–200 laipsnių temperatūroje juodo oksido apdaila yra termiškai stabili ir nesuyra, nesilupa ir neišskiria dūmų. Tačiau, jei linija taip pat turi šlapiojo išankstinio apdorojimo plovimo stadiją (plovimas šarminiu purškimu arba panardinimas), drėgmės ir šarminės cheminės medžiagos likučių derinys laikui bėgant gali sukelti juodųjų oksidų laikiklių paviršiaus rūdis. Linijose su šlapio išankstinio -apdorojimo etapais, nurodykite ENP (beelektrinio nikelio) apdailą -, tai suteikia tikrą barjerinį sluoksnį su 400+ val. atsparumu druskos-purškimui ir atlaiko tiek šarminę plovimo, tiek orkaitės temperatūrą. EKP kaštų priemoka, palyginti su juoduoju oksidu, yra maždaug 15–20%.

Q: 4: Kokį pakabos žingsnį turėčiau naudoti savo dalims?

A: Apskaičiuokite mažiausią žingsnį taip: išmatuokite ruošinio ilgį grandinės judėjimo kryptimi, kai jis pakabintas ant laikiklio. Pridėkite 50 mm atstumą tiesioms bėgių atkarpoms ir 100 mm, jei grandinė eina per horizontalias 800 mm spindulio ar griežtesnes kreives (kreivės sumažina efektyvų tarpą, nes ruošiniai pasvirę į vidų). Rezultatas yra minimalus atstumas nuo centro-iki-centro tarp pakabos pozicijų. Suapvalinkite iki kitos galimos žingsnio parinkties: 300 mm, 600 mm arba 900 mm. Pavyzdys: mažiausiai 250 mm ilgio dalis + 100 mm kreivės atstumas=350 mm, todėl nurodykite 600 mm žingsnį. Jei jūsų apskaičiuotas minimumas nukrenta šiek tiek aukščiau 600 mm (pvz., . 620 mm), nurodykite 900 mm žingsnį -, kreivės prošvaisa ties 600 mm bus per siaura ir dalys susidurs.

Q: 5.Ar galiu naudoti dvigubą pakabos laikiklį ant XT serijos{0}}sunkios grandinės?

A: Standartinio dvigubo pakabos laikiklio tvirtinimo įvorė yra apdirbta taip, kad atitiktų QXG grandinės serijos jungties{0}} plokštės varžtų modelį (72 × 68 mm arba 80 × 80 mm uždaras takelis). XT serijos grandinės (XT80 / XT100 / XT160) turi skirtingą jungties-plokštės geometriją ir varžtų raštą, o standartinis QXG laikiklis nebus tvirtinamas prie XT grandinės plokščių be pakeitimų. Paprašius galima įsigyti tinkintų XT grandinių dvigubų pakabų laikiklius, - pateikite XT grandinės modelį, jungties{12}}plokštės brėžinį ir reikiamą taško apkrovą, o mūsų inžinierių komanda pateiks tinkintą pasiūlymą su 4–5 savaičių pristatymo laiku. Kaltinio laikiklio konstrukcija yra keičiama pagal XT apkrovą (iki 500 kg viename taške XT160).
