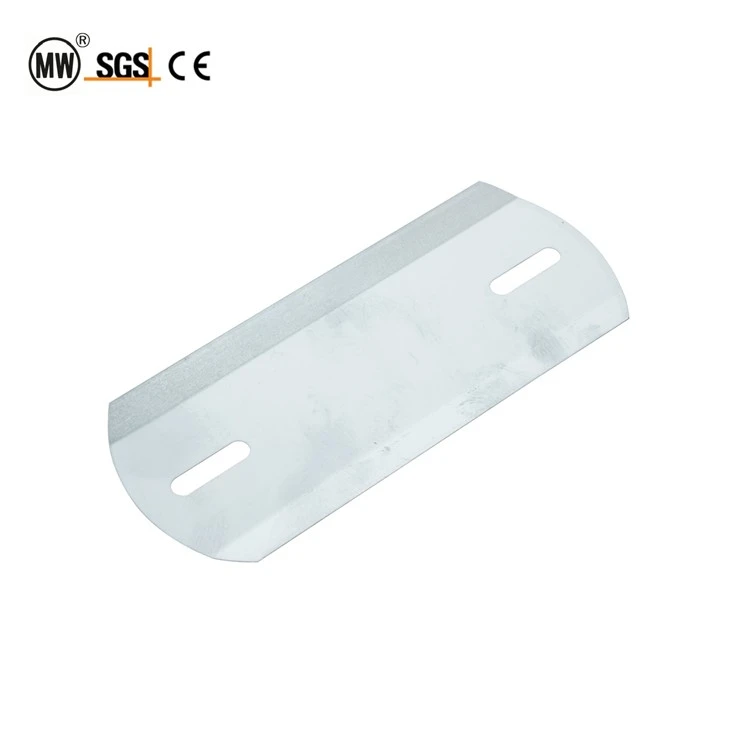

Dviguba suapvalinta alyvos gaudymo plokštė, skirta lenktam viršutiniam konvejeriui

„Hangzhou Ocean Industry Co., Ltd.“ yra viena iš labiausiai patyrusių dvigubo užapvalinto galinio alyvos gaudymo plokštės, skirtos lenktam viršutiniam konvejeriui, gamintojų ir tiekėjų Kinijoje. Sveiki atvykę į didmeninę mūsų gamykloje pritaikytą dvigubo užapvalinto galo alyvos gaudymo plokštę lenktam viršutiniam konvejeriui už konkurencingą kainą. Yra geras aptarnavimas ir kokybiškos prekės.

Kiekvienoje QXG uždaroje{0}}vikšrinio viršutinio konvejerio grandinėje horizontalios ir vertikalios kreivės yra ta vieta, kur grandinė eina esant nuolatiniam šoniniam arba vertikaliam pagreičiui. Skirtingai nuo pereinamosios zonos -, kur grandinė tik pradeda įeiti į kreivę, o išcentrinės jėgos kyla į viršų -, lenkimo dalies korpusas yra ten, kur išcentrinė jėga pasiekia visą, pastovios{4}}būsenos dydį ir palaiko ją visą lanką. Tai yra maksimaliai tvaraus naftos išpylimo zona, o būtent darbo aplinkadviguba užapvalinta alyvos gaudymo plokštėyra sukurtas apsaugoti.

Dviguba suapvalinta alyvos gaudyklės plokštė (taip pat vadinama lenkimo-sekcijų pilno-lankinio lašėjimo padėklu, lenktu-kūno alyvos rinktuvu arba dvigubu-lenktu-galiniu gaudytuvu) yra suformuotas plieninis arba nerūdijančio plieno padėklas, kurio visas korpusas seka posūkio takelio lanką. Abu plokštės galai yra suapvalinti -, kiekvienas atitinkantis lenkimo takelio spindulį -, todėl plokštę galima sklandžiai sujungti su atskiromis suapvalintų galų perėjimo plokštėmis tiek ties kreivės įėjimo liestine, tiek prie kreivės išėjimo liestinės. Plokštė neturi tiesios dalies; visas jo ilgis yra lanko segmentas, paprastai apimantis 45 laipsnių, 90 laipsnių arba 180 laipsnių lenkimo takelio perimetrą, priklausomai nuo kreivės geometrijos ir pasirinkto modulinio skydo dydžio.

Dvigubos suapvalintos galinės plokštės inžinerinė prielaida iš esmės skiriasi nuo tiesios galinės plokštės ir vieno suapvalinto galo perėjimo plokštės. Tiesi galinė plokštė skirta gravitacijai-dominuoti alyvai surinkti: lašeliai krenta vertikaliai, o plokščios plokštės grindys juos surenka. Viena suapvalinta galinė plokštė skirta perėjimo sprogimui: ji susidoroja su momentiniu alyvos šuoliu, kai grandinė patenka į kreivę. Tačiau dvigubai suapvalinta galinė plokštė skirta nuolatiniam išcentriniam alyvos surinkimui: per visą lanką išcentrinis pagreitis nuolat sviedžia tepalą iš grandinės kaiščio -įvorės sąsajų ir kreipiamųjų ratų guolių pastoviu greičiu, o lenktas plokštės korpusas turi perimti šią pastovią į išorę nukreiptą srovę per visą kreivės trukmę. Tam reikalinga plokštė su didesniu gyliu, standesnėmis šoninėmis sienelėmis ir lenktu drenažo taku, kuris surinktą alyvą nukreiptų išilgai lanko link išleidimo taško, nesikaupiant kreivės išoriniame spinduliu.

Naftos-užterštumo iššūkis posūkyje kokybiškai skiriasi nuo bet kokių tiesių bėgių. Fizikos supratimas atskleidžia, kodėl būtina -sukurta lankinė plokštė, o ne tiesiog išplėsti pereinamųjų plokščių, kad padengtų kreivės korpusą:

Pastovios{0}}būsenos išcentrinis pagreitis.Kai grandinė važiuoja per horizontalią spindulio R kreivę greičiu v, kiekvienas komponentas patiria nuolatinį=v²/R šoninį pagreitį, nukreiptą į išorę nuo kreivės centro. QXG250 sistemos, veikiančios 8 m/min greičiu per R800 kreivę, šis pagreitis yra maždaug 0,013 m/s² - mažas, palyginti su gravitacija, bet nuolat palaikomas visame lanke. Per 90 laipsnių kreivę, kuri užtrunka 15–20 sekundžių, ši nuolatinė į išorę nukreipta jėga laipsniškai išpumpuoja tepalą iš kaiščių įvorių tarpų ir kreipiamųjų ratų sandariklių 3–5 kartus didesniu greičiu nei tiesios{14}}atkarpos bazinis lašėjimo greitis.

Naftos migracija link išorinio spindulio.Gaudymo plokštės viduje surinktas aliejus nestovi vietoje. Išcentrinis pagreitis veikia sukauptą alyvą lygiai taip pat, kaip veikia grandinę, stumdamas skystį link išorinės lenktos dėklo šoninės sienelės. 90 laipsnių kreivėje alyva pirmiausia kaupiasi 45 laipsnių padėtyje išoriniu spinduliu, sukuriant vietinį gilų baseiną, kuris gali išsilieti per šoninę sienelę, jei plokštė nėra pakankamai gili arba jei drenažo kelias nenukrenta alyvos link išleidimo angos. Tiesi plokštė arba pereinamoji plokštė, sumontuota kreivės viduje, neatsižvelgia į šią išorinę -spindulio koncentraciją ir perpildys išorinę sieną dar ilgai, kol bus pasiekta bendra talpa.

Kreivės-išėjimo lašelių sprogimas.Kai grandinė išeina iš kreivės ir grįžta į tiesią eigą, staigus išcentrinės jėgos nutrūkimas sukelia momentinį apsisukimą: tepalas, kuris buvo išstumtas į išorę, dabar teka atgal link kaiščio-įvorės vidurio linijos, o šis perskirstymas atpalaiduoja antrinį lašėjimo pliūpsnį kreivės išėjimo liestinės taške. Dvigubai suapvalintas galinės plokštės išėjimo{2}}šoninis lenktas galas uždengia šią išėjimo serijos zoną, kaip ir įėjimo{3}}šoninis galas uždengia įėjimo seriją. Plokštė su tik vienu užapvalintu galu paliktų neapsaugotą išėjimo plyšį.

Vertikalaus posūkio gravitacijos{0}}viršįtampio dinamika.Vertikaliose kreivėse (nusileidimai ir kilimai) grandinės nuolydžio kampas nuolat keičiasi per lanką. Tepalas kiekvieno kaiščio-įvorės tarpo viduje teka žemyn išilgai kaiščio ašies, o kreivės posūkio taške srauto kryptis pasikeičia. Tai reiškia, kad alyvos išsiskyrimo greitis didžiausias ne kreivės įvedimo vietoje, o vingio taške - lanko viduryje. Dviguba suapvalinta galinė plokštė, dengianti visą lanką, užtikrina, kad šis vidurinis -lanko posūkis yra užfiksuotas, kurio trumpesnė pereinamoji plokštė, baigiama liestinės taške, visiškai praleistų.

Gamybos{0}}linijos užteršimo auditas nuosekliai rodo, kad lenkimo dalies korpusas -, o ne pereinamoji zona, o ne tiesūs bėgiai - yra didžiausias alyvos-lašėjimo tankis trasos ilgio vienete. 90 laipsnių horizontali kreivė, kuri sudaro tik 5 % viso bėgių kelio ilgio, gali sukurti 25–40 % viso alyvos{9} tūrio ant linijos. Dviguba suapvalinta galinė plokštė yra vienintelė fiksavimo{11}plokštės geometrija, kuri tiesiogiai sprendžia šią koncentraciją, užtikrindama visą-lanko aprėptį, sukurtą nuolatinėms išcentrinėms sąlygoms.

Dviguba užapvalinta alyvos gaudyklės plokštė yra sudėtingiausias gaminamas{0}}sąlygos plokštės tipas, nes visas jos korpusas yra lanko segmentas, o ne tiesi dalis su lenktu priedu. Formavimo procesas, medžiagų parinkimas ir konstrukcijų sutvirtinimas atspindi visapusiško -lanko diegimo reikalavimus:

Medžiagų ir paviršiaus apsauga

Visa{0}}lanko kūno geometrija

Skirtingai nuo tiesių ar pavienių suapvalintų galų plokščių, kurių korpuso dalis yra linijinė, visos dvigubai suapvalintos galinės plokštės grindys yra lenktas lakštas, kuris seka lenkimo takelio lanką. Plokštė formuojama pagal konkretų lenkimo spindulį, naudojant reguliuojamus ritinėlio formavimo įrankius, užtikrinant, kad kreivumas būtų nenutrūkstamas ir lygus, be plokščių ar įlinkimų išilgai lanko. U-kanalo šoninės sienelės formuojamos kartu su grindimis, todėl visas skerspjūvis{5}}išlaiko savo formą aplink kreivę. Abu galiniai galai nupjaunami stačiakampiais pagal lanko liestinę, todėl gaunami du atitinkantys lenkti -galiniai profiliai, kuriuos galima sujungti su viena suapvalinta galine perėjimo plokšte arba prie gretimų dvigubai suapvalinta galinių plokščių.

Modulinė lanko skydų sistema

Kreiviams, viršijantiems 90 laipsnių (dažniausiai konvejerio grandinėse su 180 laipsnių grįžtamomis kilpomis arba sudėtiniais krypties pokyčiais), fiksavimo plokštė tiekiama kaip modulinės lankinės plokštės, kurios sujungiamos lanko -segmentų jungtyse. Kiekviena plokštė dengia standartinį lanko segmentą (45 laipsnių arba 90 laipsnių), o plokščių jungtyse naudojama ta pati lanksti silikoninių tarpiklių sistema, naudojama perėjimo -į-lenkimo sąsajoje. Šis modulinis metodas leidžia padengti bet kokį kreivės kampą nuo 45 laipsnių iki 360 laipsnių be specialių įrankių, o atskiras plokštes galima nuimti valymui ar patikrinimui neišardžius visos kreivės dangos.

Montavimo sistema

Dviguba suapvalinta galinė plokštė tvirtinama prie lenkimo takelio atraminių laikiklių išilgai lanko. 90 laipsnių skydui naudojami trys tvirtinimo taškai: vienas kiekviename liestinės gale (atitinka vieno suapvalinto galo perėjimo plokštės liestinės -taško skirtukus) ir vienas 45 laipsnių lanko vidurio taške. Vidurio taško kronšteinas yra labai svarbus - jis priešinasi šoninei išcentriškai nukreiptos alyvos jėgai, atsitrenkiančiai į išorinę šoninę sienelę, dėl kurios plokštė priešingu atveju pasislinktų į vidų link grandinės kelio. Visuose tvirtinimo taškuose naudojami M8 arba M10 varžtai su plokščiomis poveržlėmis ir nailoninėmis{9}}užrakinimo veržlėmis; nereikia suvirinti.

Dvigubo užapvalinto galo alyvos gaudyklės plokštė tiekiama konfigūracija, atitinkančia kiekvieną QXG grandinių seriją, lenkimo{0}}vėžio spindulį ir reikiamą lanko aprėpties kampą. Ši lentelė apima standartinį gaminių asortimentą:

Pastaba: užsakydami nurodykite grandinės seriją, lenkimo-kelio spindulį, lanko segmento kampą (45 laipsniai /90 laipsnių /180 laipsnių), kreivės kryptį (horizontalią-kairėn, horizontaliai{5}}dešinėn, vertikaliai-aukštyn, vertikaliai-žemyn) ir medžiagą. Kreivėse su ne-standartiniais spinduliais arba lanko kampais galimas tinkintas rulono{10}formavimas su 15–20 darbo dienų terminu. Sudėtinėms kreivėms (vienu metu horizontalus ir vertikalus kreivumas) pagal užsakymą gali būti sukurta tinkinta dviguba{14}}plokštuma.

Dviguba suapvalinta galinė plokštė neveikia atskirai - tai yra centrinė trijų-lėkščių sistemos sudedamoji dalis, užtikrinanti nuolatinį alyvos sulaikymą nuo tiesiosios važiavimo per pereinamąją zoną, per visą lenkimo dalį, per išėjimo perėjimą ir atgal į tiesiąją važiavimą. Supratimas, kaip trys plokščių tipai padalija šią atsakomybę, užtikrina teisingą sistemos specifikaciją:

Įprastoje QXG250 konvejerio grandinėje su aštuoniomis 90 laipsnių horizontaliomis kreivėmis visą alyvos sulaikymo sistemą sudarytų: 8 dvigubos suapvalintos galinės lenkimo-sekcinės plokštės (po vieną kreivėje), 16 vienos suapvalintų perėjimo plokščių (po dvi kreivei: įėjimas ir išėjimas) ir tiesios galinės plokštės, dengiančios linijines eigas. Dviguba suapvalinta galinė plokštė yra sistemos centrinė dalis - ji išlaiko didžiausią alyvos-tankį vienam ilgio vienetui ir yra vienintelė plokštė, sukurta nuolatinėms išcentrinėms sąlygoms.

Pilnas -lanko rulonas-formuotas kūnas.Visas plokštės korpusas yra suformuotas pagal lenkimo tako spindulį, todėl susidaro ištisinis lenktas U-kanalas be tiesių atkarpų, įlenkimų ir plokščių. Tai užtikrina, kad plokštė tiksliai seka bėgių kelio lanką ir užtikrina vienodą alyvos surinkimą per visą kreivės ilgį, o ne tik liestinėse.

Asimetriški šoninių{0}}sienų aukščiai.Išorinė -spindulio šoninė sienelė yra 5 mm aukštesnė už vidinę-spindulio sienelę, todėl suteikiamas papildomas gylis ten, kur išcentrinė jėga varo alyvos telkinį. Ši asimetrija apsaugo nuo perpildymo prie išorinės sienos - gedimo režimo, kuris atsirastų, jei abi sienos būtų vienodo aukščio, o išorinė siena gautų visą išcentrinę apkrovą.

Išorinės-sienos išilginis standinimo pamušalas.Presuotas išilginis rutulys eina išilgai išorinės šoninės sienelės vidutiniame{0}}aukštyje, padidindamas jo atsparumą šoninei alyvos-slėgio apkrovai, nepridedant medžiagos storio. Šis rutuliukas neleidžia išorinei sienelei nusilenkti į vidų, veikiant nuolatiniam išcentriniu būdu sujungtos alyvos hidrostatiniam slėgiui, o tai sumažintų efektyvų sienelės izoliacijos aukštį.

Modulinė lanko{0}}skydelių sistema.Standartinės 45 laipsnių, 90 laipsnių ir 180 laipsnių lanko plokštės gali būti sujungtos varžtais, kad padengtų bet kokį kreivės kampą nuo 45 laipsnių iki 360 laipsnių. Dėl šio modulinio metodo nereikia naudoti tinkintų įrankių esant ne-standartiniams kreivės kampams, o atskiras plokštes galima nuimti, kad būtų galima išvalyti ar patikrinti, neišardant visos lenkimo-sekcijos dangos.

Trijų{0}}taškų lanko montavimas.90 laipsnių skydelis tvirtinamas trijose padėtyse: įėjimo liestinė, 45 laipsnių vidurio taškas ir išėjimo liestinė. Vidurio taško laikiklis yra konstrukcinis inkaras, kuris atsparus išcentriniam alyvos slėgiui ant išorinės sienelės. Ši trijų-taškų sistema yra stabilesnė nei dviejų-taškų (liečiamosios-prie -lietinės) montavimas, naudojamas pereinamosiose plokštėse, nes lanko korpusą veikia paskirstyta šoninė apkrova, o ne tik galinė-apkrova.

Išorinės-sienos išleidimo anga išcentrinėje baseino vietoje.Išleidimo anga yra išorinėje šoninėje sienelėje 45 laipsnių padėtyje (90 laipsnių skydelis) arba 90 laipsnių padėtyje (180 laipsnių skydelyje) - maksimalaus alyvos kaupimosi taške esant nuolatinei išcentrinei apkrovai. Šis išdėstymas leidžia sukauptai alyvai ištekėti toje vietoje, kur ji natūraliai susirenka, o ne reikalauja, kad alyva tekėtų išilgai lanko į atokią nutekėjimo vietą.

Dviguba užapvalinta alyvos gaudyklės plokštė skirta naudoti tokiomis pačiomis aplinkos sąlygomis kaip ir QXG uždarosios{0}}vikšrinės konvejerio lenkimo dalys, kurioms ji skirta. Šie parametrai apibrėžia jo vardinio našumo voką:
